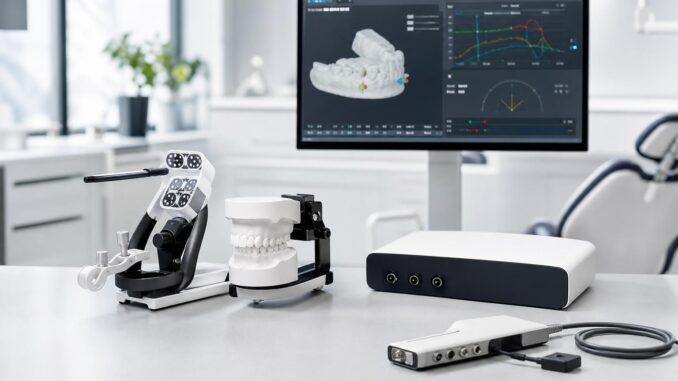

Die Digitalisierung der zahnärztlichen Funktionsdiagnostik eröffnet neue Möglichkeiten, funktionelle Okklusionsfehler zu vermeiden und gleichzeitig die Wirtschaftlichkeit von Zahnersatz- und Schienentherapien zu steigern. Optoelektronische Systeme wie das zebris JMA-Optic USB-S in Kombination mit dem Softwaremodul zebris Fast Transfer (ZFT) ermöglichen eine vollständige Vermessung der Unterkieferbewegungen innerhalb weniger Minuten, reduzieren Chairside-Messzeiten und vereinfachen die Datenübertragung in CAD/CAM-Workflows.
Hohe Messgenauigkeit durch optoelektronische Jaw-Tracking-Systeme
Wissenschaftliche Übersichtsarbeiten belegen, dass optische Kieferregistriersysteme eine signifikant höhere Reproduzierbarkeit und Präzision bei der Ermittlung von Gelenkbahnneigung (HKN) und Bennett-Winkel bieten als analoge Registrate oder mechanische Gesichtsbögen. Ein zentraler Messparameter ist die Präzision der Protrusionswinkelmessung, die 2024 mit einem Mittelwert von 7,07 ± 3,37 Grad angegeben wurde. Diese geringe Winkelgrad-Streuung bestätigt die hohe Genauigkeit der digitalen Erfassung in vivo.
- Systematische Evidenz: 20 Studien (2026) belegen die Überlegenheit optischer Systeme.
- Erhöhte Wiederholgenauigkeit reduziert Fehlkontakte in CAD/CAM-Restaurationen.
Vollständige Erfassung aller sechs Freiheitsgrade
Das System zeichnet die vollständige dreidimensionale Translations- und Rotationserfassung des Unterkiefers in Echtzeit auf. Damit werden alle sechs Freiheitsgrade (X-, Y-, Z-Translation sowie Pitch, Roll, Yaw) erfasst – ein entscheidender Fortschritt gegenüber statischen Messverfahren.
Optimierter Workflow dank zebris Fast Transfer
Das Softwaremodul zebris Fast Transfer (ZFT) automatisiert die Übertragung der Messdaten in das Dentallabor. Die ermittelten Artikulator-Einstellwerte werden bezüglich der Okklusionsebene automatisch berechnet und können per XML-Export oder vollständig digital an gängige Labor-Programme übermittelt werden. Der bisher notwendige Schritt der Kondylenpositionsbestimmung ist optional und kann bei Bedarf entfallen.
- Schnelle Datenübertragung per XML-Export in exocad, 3Shape, inLab.
- Kompatible Transferstände für Artikulatorsysteme wie Artex, SAM, Protar und Panadent.
- Ersetzt herstellerspezifische Montagetische und gewährleistet reproduzierbare Modellmontagen.
- Infrarot-Fernbedienung (optional zum Fußschalter) ermöglicht komfortable Bedienung durch Zahnarzt oder Praxispersonal.
- Kompakter Transportkoffer für den täglichen Einsatz.
Gedruckte paraokklusale Attachments – Vorteile gegenüber traditionellen Bissgabeln
Gedruckte paraokklusale Attachments werden vestibulär an den Zahnreihen fixiert, sodass die Zähne ungehindert in ihrer habituellen Okklusion und dynamischen Funktionsbewegungen geführt werden können – ohne dass ein Bissbehelf stört. Dies ermöglicht ein automatisiertes Matching mit Intraoralscandaten und vermeidet Beeinträchtigungen des gewohnten Kieferschlusses.
- Keine Einschränkung der Okklusion durch Bissgabeln.
- Einfaches Anbringen und schnelles Erfassen der Kieferbewegungen.
- Unterstützt die nahtlose Integration in den digitalen Workflow.
Nahtlose Integration in CAD/CAM und 4D-Virtual-Patient-Workflow
Die Kombination aus optoelektronischem Bewegungs-Tracking und 3D-Intraoralscans ermöglicht die Erstellung eines dynamischen „4D Virtual Patient“. Zahntechnische Labore können Restaurationen unter realen patientenspezifischen Bewegungsbahnen („Real Movement“) statt rein statischer Mittelwerte einschleifen. Die erfassten Bewegungsdaten werden über standardisierte Schnittstellen (z. B. XML-Export) in virtuelle Artikulatoren importiert, wodurch die Notwendigkeit fehleranfälliger Gipsmontagen entfällt.
- Erfassung aller sechs Freiheitsgrade in Echtzeit.
- Direkter Import von Artikulator-Parametern in exocad, 3Shape, inLab.
- Reduzierte Einschleifzeit am Behandlungsstuhl.
- Forensisch dokumentierter Funktionsstatus – besonders wertvoll für CMD-Diagnostik und komplexe Gesamtrehabilitationen.
Wirtschaftliche und klinische Vorteile
Durch die verkürzten Messzeiten von nur wenigen Minuten gegenüber konventionellen mechanischen Gesichtsbögen können Praxis und Labor signifikante Zeiteinsparungen von 50 % bis 70 % realisieren (Quelle: Studie 2025). Die schnellere Datenübertragung erhöht die Patientenakzeptanz, da die Behandlung weniger invasiv und zeitintensiv wirkt. Gleichzeitig wird die Wirtschaftlichkeit der Praxis gesteigert, weil weniger Chairside-Zeit für Messungen und Modellübertragungen aufgewendet werden muss.
Herausforderungen und Gegenmaßnahmen
Die Einführung optischer Trackingsysteme erfordert zunächst hohe Investitionskosten und einen intensiven Schulungsaufwand. Die korrekte Platzierung der Attachments ist entscheidend, um Bewegungsartefakte durch Weichgewebe zu vermeiden. Darüber hinaus ist eine stabile Befestigung des Kopfbands und die aktive Mitarbeit des Patienten erforderlich; ein Verrutschen des Bands oder eine eingeschränkte Mundöffnung können die Trajektorienberechnung verfälschen. Praxisinterne Trainings und klare Protokolle für die Attachment-Platzierung reduzieren diese Risiken erheblich.
Häufig gestellte Fragen
- Welchen Vorteil bieten gedruckte paraokklusale Attachments gegenüber herkömmlichen Bissgabeln? Sie werden vestibulär an den Zahnreihen fixiert, sodass die Zähne ungehindert in ihrer gewohnten Okklusion und dynamischen Funktionsbewegungen geführt werden können, ohne dass ein Bissbehelf stört.
- Können die gewonnenen Daten direkt in gängige Dentallabor-Programme importiert werden? Ja, über standardisierte Schnittstellen (z. B. XML-Export / Real-Movement-Daten) lassen sich individuelle Artikulatorparameter oder echte Bewegungspfade in exocad, 3Shape und inLab einspielen.
Fazit
Die digitale Funktionsdiagnostik mit dem zebris JMA-Optic USB-S und dem Fast Transfer-Modul stellt einen bedeutenden Fortschritt für die zahnärztliche Praxis und das Dentallabor dar. Hohe Messgenauigkeit, vollständige Erfassung aller Freiheitsgrade und die Möglichkeit, Daten nahtlos in CAD/CAM-Systeme zu integrieren, reduzieren Fehlkontakte und verbessern die funktionelle Passgenauigkeit von Zahnersatz. Gleichzeitig führen verkürzte Messzeiten und ein vereinfachter Workflow zu erheblichen Zeiteinsparungen und höherer Patientenakzeptanz. Trotz anfänglicher Investitions- und Lernkosten überwiegen die klinischen und wirtschaftlichen Vorteile deutlich, sodass optoelektronische Jaw-Tracking-Systeme als zentraler Baustein einer modernen, effizienten und patientenorientierten Zahnmedizin gelten können.
