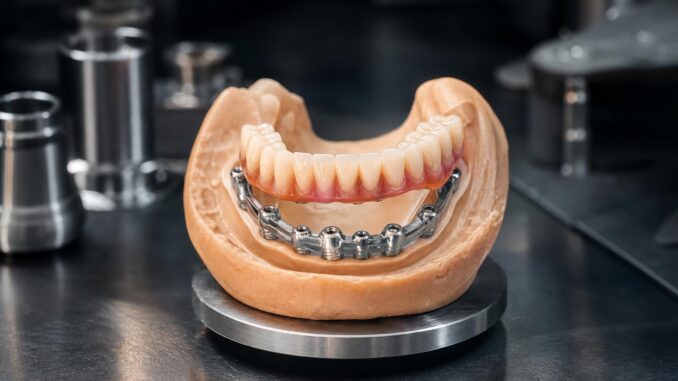

Die Versorgung des zahnlosen Unterkiefers mit implantatgetragenen Stegkonstruktionen stellt eine der größten Herausforderungen in der Implantatprothetik dar. Ein spannungsfreier Sitz (Passive Fit) ist dabei entscheidend, um biologischen und mechanischen Komplikationen wie Schraubenlockerungen, Materialermüdung oder Periimplantitis vorzubeugen. Moderne CAD/CAM-Technologien ermöglichen die Fertigung primärer Stege, die exakt auf die Implantatpfosten passen und die Fehleraddition aus den einzelnen Fertigungsschritten minimieren.
Warum passive Passgenauigkeit bei implantatgetragenen Stegen entscheidend ist
Spannungsfreiheit verhindert, dass Mikrobewegungen an der Implantat-Abutment-Schnittstelle entstehen. Solche Mikrobewegungen können zu Lockerungen der Schraubverbindungen, zu Materialermüdung des Metallgerüsts und zu entzündlichen Prozessen im Periimplantärbereich führen. Deshalb gilt ein vertikaler Misfit von unter 100 µm als klinisch akzeptabel, um physiologische Überlastungen des Knochens zu vermeiden.
Digitaler Workflow: Die fünf entscheidenden Schritte
Ein fehlerfreier digitaler Fertigungsprozess basiert auf fünf klar definierten Arbeitsschritten, deren Einzelabweichungen möglichst klein gehalten werden müssen:
- Abformung der Implantatpfosten in der Zahnarztpraxis – geschlossene und offene Kombination, um eine exakte Positionsübertragung zu gewährleisten.
- Kieferrelationsbestimmung – Erstellung von Kunststoffbasen, die mit den Implantaten im Modell verschraubt werden, um die Bissnahme exakt zu reproduzieren.
- Scankörper (Scanbody) und 3D-Matching – Nutzung patentierter Scanbodies mit strukturierter Oberfläche, die ein exaktes Matching in allen Raumrichtungen ermöglichen.
- Optische dreidimensionale Vermessung – Einsatz von Streifenlicht-Scannern, die große Messfelder abdecken und die serielle Addition von Matching-Fehlern minimieren.
- 5-Achsen-HSC-Bearbeitung – Subtraktive Fertigung im CNC-Fräszentrum mit einer Gesamtgenauigkeit von ±12 µm.
5-Achsen-HSC-Fräsung – Präzision bis ±12 µm
Die 5-Achsen-High-Speed-Cutting (HSC)-Fräsmaschine ermöglicht das Ausfräsen von Co-Cr-Stegen, die exakt den Implantatachsen folgen. Die Maschinenarchitektur kombiniert hohe Steifigkeit, schwere Massenverteilung und präzise Führungen (z. B. Rollen- statt Kugelführungen). Die spezifizierten Toleranzen lauten:
- ± 2 µm Toleranz in der CAM-Software
- ± 1 µm Positionsgenauigkeit der Achsen
- ± 6 µm Gesamtmaschinengenauigkeit
- ± 3 µm Werkzeugtoleranz
Aus der Summe dieser Werte resultiert eine Gesamt-CNC-Genauigkeit von ±12 µm (Quelle S2, 2026). Diese Präzision ist Voraussetzung, um den klinischen Schwellenwert von <100 µmzuverlässig zu unterschreiten.
Vergleich der Passgenauigkeit: CAD/CAM vs. konventioneller Einstückguss
Wissenschaftliche Vergleichsstudien belegen, dass CAD/CAM-gefräste Co-Cr-Stege signifikant geringere vertikale Spaltmaße aufweisen als konventionell gegossene Stege. Die wichtigsten Messwerte (Quelle S1, 2015) sind:
| Herstellungsart | Vertikaler Misfit (µm) | Standardabweichung |
|---|---|---|
| CAD/CAM-gefräster Co-Cr-Steg | 48,76 | ± 13,45 |
| Konventioneller Einstückguss-Steg | 187,55 | ± 103,63 |
Der Unterschied von rund 140 µm reduziert die Spannung auf die Implantatpfeiler drastisch und unterstützt einen passiven Sitz.
Klinischer Schwellenwert für einen spannungsfreien Sitz
Aktuelle implantatprothetische Literatur definiert einen Misfit von unter 100 µm als klinisch akzeptabel (Quelle S3, 2023). Vollbogen-CAD/CAM-Konstruktionen liegen zuverlässig innerhalb dieses Bereichs, während die theoretische Maschinen-Genauigkeit von ±12 µm deutlich darunter liegt und somit einen Sicherheitspuffer bietet.
Risiken und Gegenmaßnahmen im digitalen Fertigungsprozess
Obwohl die 5-Achsen-Fräsung äußerst präzise ist, können andere Prozessschritte die Gesamtpassung gefährden:
- Lückenlose Genauigkeit im In-vitro-Messmodell garantiert keine Spannungsfreiheit im Patientenmund – intraorale Abform- oder Scanfehler können zu zusätzlichen Misfits führen (Counterpoint).
- Werkzeugverschleiß beim HSC-Fräsen von Hartmetallen – ohne kontinuierliche Laser-Werkzeugvermessung entstehen Maßabweichungen, weshalb eine permanente In-Process-Sensorik unverzichtbar ist (Counterpoint).
Diese Punkte verdeutlichen, dass die hochpräzise CNC-Fräsung klinische Fehler bei der Modellherstellung oder Kieferrelationsbestimmung nicht kompensieren kann. Qualitätsstandards, regelmäßige Werkzeugvermessung und enge Abstimmung zwischen Zahnarztpraxis, Labor und Fertigungszentrum sind daher unabdingbar.
Häufig gestellte Fragen
Ab welchem Spaltmaß spricht man in der Implantatprothetik von einem spannungsfreien Sitz (Passive Fit)?Ein absolut fester Sitz ohne jeglichen Misfit ist technisch kaum realisierbar. In der Fachliteratur gilt eine vertikale Passabweichung von unter 100 µm als klinisch akzeptabler Grenzwert, da verbleibende Mikrospannungen vom umliegenden Gewebe und der Implantatflexibilität ohne Knochenresorption kompensiert werden können.Warum ist eine 5-Achsen-HSC-Fräsmaschine gegenüber 4-Achsen-Systemen bei Implantatstegen zwingend erforderlich?Implantatpfeiler stehen im Kiefer selten vollkommen parallel zueinander. 5-Achsen-Maschinen verfügen über zwei zusätzliche Rotationsachsen, wodurch Hinterschnitte und abweichende Implantat-Einschubachsen dynamisch angefahren und hochpräzise ausgefräst werden können.
Fazit
Die CAD/CAM-gestützte Fertigung stegretinierter Prothesen im zahnlosen Unterkiefer ermöglicht eine signifikante Verbesserung der Passgenauigkeit gegenüber konventionellen Gussverfahren. Durch die Kombination einer lückenlosen, fünfstufigen digitalen Workflow-Kette und einer 5-Achsen-HSC-Fräsung mit einer Gesamtgenauigkeit von ±12 µm können die klinisch relevanten Schwellenwerte von <100 µmzuverlässig unterschritten werden. Gleichzeitig zeigen die Gegenargumente, dass die Präzision der Fräsmaschine allein nicht ausreicht – die Qualität der Abformung, des Scans und der Werkzeugüberwachung bleibt entscheidend. Nur ein ganzheitliches Qualitätsmanagement entlang des gesamten Prozesses garantiert einen passiven, spannungsfreien Sitz und damit langfristigen Behandlungserfolg für den Patienten.
